Warum ein eigenes X-Carriage?
Für meinen HevORT (CoreXY) gibt es kein X-Carriage, das sauber mit dem Dragon Burner zusammenpasst. Die fertigen Carriages sind auf Leichtbau und Speed getrimmt – und passen nicht ohne Adapter-auf-Adapter-Gefrickel. Mir war ein stabiler, universeller Mount wichtiger als das letzte Gramm: ein steifes Interface, das Toolhead, Z-Probe und Endstop sauber aufnimmt, ohne Toleranzen aufzustapeln.
Mein Setup
- Drucker: HevORT (CoreXY), X-Achse auf MGN12H
- Toolhead: Dragon Burner + Phaetus Rapido 2 + LDO Orbiter v2.5
- Z-Probe: BTT Eddy USB, hinten über angeformte Adapterplatte
- X-Endstop: klassischer optischer Endstop, Ausschnitt oben im Carriage
- Konstruktion: FreeCAD · Material: PETG

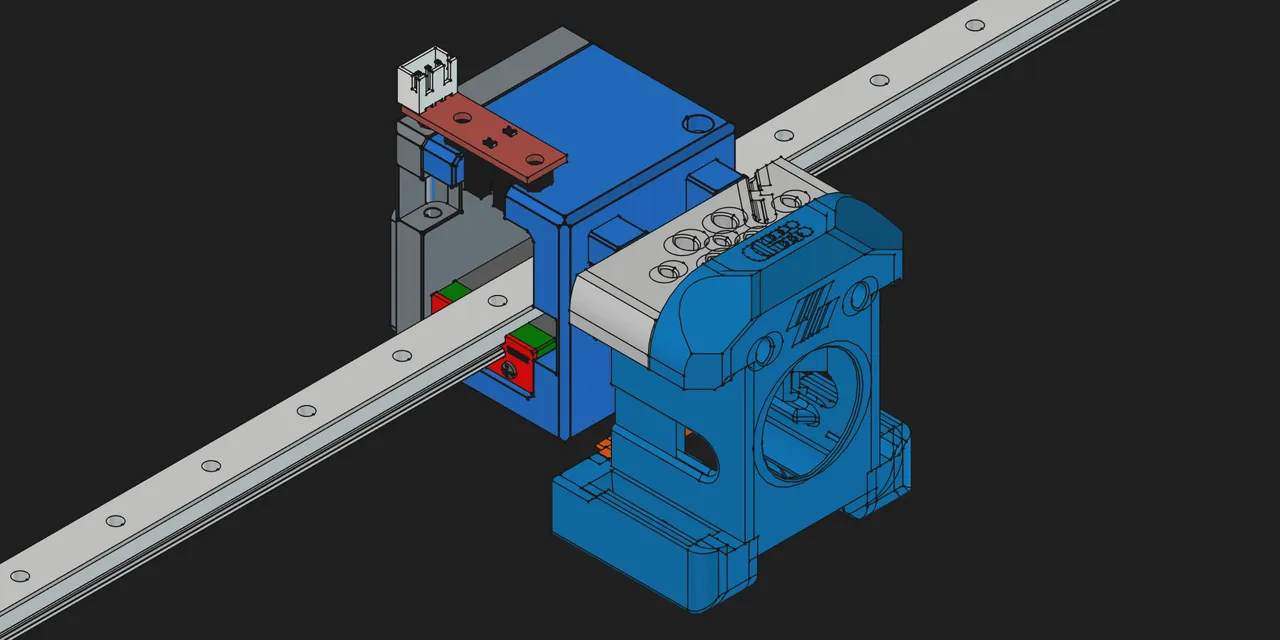

Konstruktion in FreeCAD
Drei Dinge waren mir wichtig. Erstens: Material dort, wo Last anliegt – das Schienen-Interface und das Toolhead-Schraubbild sind massiv, der Rest ist ausgespart. Zweitens: die Eddy-Adapterplatte ist direkt hinten angeformt statt als separates Teil – das spart Schrauben und eine Toleranzkette. Drittens: der Endstop-Ausschnitt sitzt oben so, dass die Fahne sauber triggert, ohne mit Riemen oder Schlitten zu kollidieren.
Druck & Material
Gedruckt in PETG – steif genug, gutmütig im Layer-Bonding und unkompliziert ohne Einhausung. In einer beheizten Kammer wäre ABS/ASA die formstabilere Wahl, aber für ein X-Carriage abseits der direkten Hotend-Hitze reicht PETG bei mir problemlos. Die genauen Slicer-Settings stehen beim Modell auf Printables.
BTT Eddy & X-Endstop in Klipper
Eddy und Endstop hängen am Mainboard bzw. per USB – die Pins sind board-abhängig. Als Orientierung der relevante Ausschnitt (Pins/Serial anpassen):
[stepper_x]
endstop_pin: ^PG6 # optischer X-Endstop (Pin anpassen)
position_endstop: 0
position_max: 300
homing_speed: 40
# BTT Eddy USB: eigener MCU per USB-Serial
[mcu eddy]
serial: /dev/serial/by-id/usb-Klipper_rp2040_...-if00
[probe_eddy_current btt_eddy]
sensor_type: ldc1612
i2c_mcu: eddy
i2c_bus: i2c0f
# z_offset & Drive-Current erst nach der Eddy-Kalibrierung setzenAnzeige · Affiliate-Link – kaufst du darüber, erhalte ich ggf. eine Provision. Für dich ändert sich am Preis nichts.
Lessons Learned / Was ich weggelassen habe
- Kein integrierter Kabelkanal – bewusst weggelassen; die Leitungen laufen extern im Schlauch, das hält das Teil simpel.
- Keine ADXL-Halterung nötig – Input Shaping messe ich direkt über das Toolboard (Beschleunigungssensor onboard), also kein extra Sensor oder Adapter am Carriage.
- Heat-Set-Inserts statt direkt ins Plastik schrauben – das hält wiederholte Montage besser aus.
- Eddy-Abstand zur Düse einmal sauber geprüft, damit der Messbereich der Probe passt.
Fazit & Download
Das Carriage läuft stabil und nimmt meinen kompletten Dragon-Burner-Stack auf, ohne Adapter zu stapeln. Wer den gleichen HevORT-Aufbau fährt, findet das Modell hier: HevORT X-Carriage for Dragon Burner (MGN12H) auf Printables. Über Feedback und Remixes freue ich mich.
